مشخصات فنی بالابر ساختمانی

مشخصات فنی بالابر ساختمانی

مشخصات فنی بالابر ساختمانی

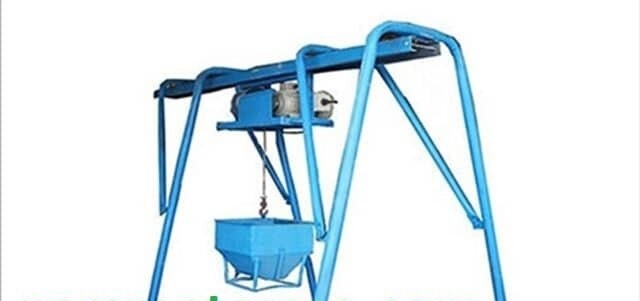

به گزارش شاهین ابزار , مشخصات فنی بالابر ساختمانی ، که با نامهای دیگری مانند بالابر مصالح یا بالابرهای کارگاهی نیز شناخته می شوند ، برای بالا بردن و پایین آوردن مصالح ساختمانی استفاده می شوند. عملکرد مواد متحرک در این دستگاه با ایجاد نیروی موتور الکتریکی و سپس تغییر سرعت آن توسط یک گیربکس انجام می شود. لازم به ذکر است که به درخواست کاربر امکان نصب کنترل از راه دور وجود دارد و همچنین برای تامین ایمنی بیشتر هنگام حمل بار ، بهتر است از بالابر ساختمان با ترمز استفاده شود.

انواع بالابر ساختمانی

انواع بالابر

  1. بالابر ساختمانی
  2. بالابر مصالح ساختمانی
  3. بالابر مغازه ای یا بالابر فروشگاه (حمل کالا)
  4. بالابر صنعتی (جرثقیل صنعتی)
  5. بالابر کارگاهی

انواع بالابر ساختمانی

در مشخصات فنی بالابر ساختمانی اول انواع بالابرهای ساختمانی: بالابرها به دستگاه ها یا مکانیزم هایی گفته می شود که برای حمل ، حمل و انتقال بارها به ارتفاعات مختلف استفاده می شود. نیروی بالابری در دستگاه های مختلف با مکانیسم های مختلفی ایجاد می شود. در هر لیفتراک ، عواملی مانند قدرت ، ظرفیت ، هزینه ، محیط کار ، ایمنی و نوع کاربرد ، نوع مکانیسم را تعیین می کند. ساده ترین بالابرها ساختمانی هستند که برای بالا بردن و پایین آوردن مصالح ساختمانی استفاده می شوند. در این نوع بالابرها سطل حمل مواد به سیم متصل می شود و با راه اندازی موتور الکتریکی می توان حرکت بین طبقات را انجام داد.

  • بالابر ساختمانی تک فاز: نیروی مورد نیاز جهت جابجایی مصالح، بوسیله الکترو موتور تک فاز تا توان ۳ اسب بخار تامین می شود که با برق ۲۲۰ ولت شهری قابل استفاده است، لذا در محیط ساخت و ساز شهری که دسترسی به برق تک فاز به سهولت انجام می گیرد، بالابر ساختمانی تک فاز کاربرد بالایی دارد. نکته مهم در مورد بالابر تک فاز این که قابلیت جابجایی مصالح تا وزن ۳۰۰ کیلوگرم را دارد و نسبت به بالابرهای سه فاز ارزان تر هستند.
  • بالابر ساختمانی سه فاز: موتور بالابر ساختمانی سه فاز نسبت به بالابر ساختمانی تک فاز قدرتمندتر است که با برق سه فاز ۳۸۰ ولت راه اندازی می شود و قابلیت جابجایی بار بیشتر از ۳۰۰ کیلوگرم را دارد. این بالابر، بیشتر در فضای صنعتی مورد استفاده قرار می گیرد. نکته قابل ذکر اینکه در صورت عدم دسترسی به برق سه فاز، با استفاده از اینورتور یا درایو می توان برق تک فاز را به سه فاز تبدیل نمود، ولی در استفاده از برق سه فاز بایستی شرایط ایمنی بصورت کامل تامین شود.

انواع کلید فرمان سیار بالابر مصالح

موتورهای الکتریکی قابلیت حرکت در دو جهت راست گرد و چپ گرد را دارند که برای سهولت در امر حرکت موتور، از این کلید استفاده می شود. نحوه کار این کلید ساده بوده و توانایی جابجایی بین فازها را دارد.

  • کلید فرمان سیار با سیم
  • کلید فرمان سیار بی سیم

مزایای بالابر ساختمانی یا مصالح بر

  • دستگاه دارای بازو ها و پایه هایی از لوله های ضخیم، با گوشت زیاد و یک تکه می باشد.
  • دستگاه قابلیت نصب ترمز و همچنین نصب ریموت کنترل را دارا می باشد.
  • بالابر های عرضه شده توسط شرکت فامکو دارای بهترین نوع الکتروموتور با سیم پیچی تمام مس دو خازنه خشک و با کیفیت ترین نوع گیربکس با ۶ ماه گارانتی تعویض می باشند.

نحوه انتخاب بالابر

نحوه انتخاب بالابر

سه مولفه مهم در انتخاب الکتروموتور بالابر

  1. توان یا قدرت الکتروموتور که در بالابر های ساختمانی از ۲ تا ۱۰ اسب بخار متغیر است.
  2. سرعت یا تعداد دوران الکتروموتور که دو نوع ۱۴۰۰ دور و ۳۰۰۰ دور در بالابر ها رایج می باشد.
  3. تک فاز یا سه فاز بودن الکتروموتور

نکته: الکتروموتورهای ۳ اسب به صورت تکفاز و سه فاز قابل سفارش هست، اما الکتروموتور های بالاتر از ۳ اسب فقط به صورت سه فاز موجود می باشند.

الکتروموتور های مورد استفاده در بالابر

  • الکتروموتور موتوژن
  • الکتروموتور زیمنس
  • الکتروموتور الکو
  • الکتروموتور چینی

نکته: استفاده از موتورهای پرسرعت در بالابرهای ساختمانی توصیه نمی شود ، زیرا این موتورها سرعت بالابرها را افزایش داده و کنترل آنها را مشکل می کند. یکی از دلایل اصلی تصادفاتی که در استفاده از بالابرهای ساختمانی رخ می دهد استفاده از موتورهای پرسرعت است.

اجزا بالابر ساختمانی

  • استراکچر و خرپا
  • الکتروموتور (دینام)
  • گیربکس
  • باکت
  • قرقره (وینچ یا بالابر برقی)
  • شاسی

استراکچرها و خرپاها

لوله های مورد استفاده در پایه های بالابر ، لوله های گاز درجه ۶ و ۸ هستند که بنا به سفارش مشتری که وظیفه حفظ وزن دستگاه را بر عهده دارد ، قابل تغییر و ارتقا هستند.

گیربکس بالابر ساختمانی

گیربکس بالابر ساختمانی موجود در بالابر ساختمان برای دور شدن از موتور الکتریکی استفاده می شود. گیربکس مورد استفاده در بالابر مواد یک گیربکس پیچ است که می توان آن را قفل کرد تا بار دیگر برنگردد و سیستم در مواقعی که ممکن است موتور خراب شود قفل شود.

الکتروموتور (دینام) بالابر

موتور برقی در بالابر ساختمانی برای ایجاد نیروی محرکه استفاده می شود و با توجه به قدرت بالابر ساختمانی ، در دو نوع تک فاز و سه فاز است. دو ویژگی مهم در بالابرها که بر عملکرد موتور الکتریکی تأثیر می گذارد ، ظرفیت حمل بار آسانسور و ارتفاع حمل موثر است.

باکت بالابر ساختمانی

باکت موجود در بالابر ساختمانی وظیفه حمل مصالح و بار را بر عهده دارد و در ظرفیت های مختلف ساخته شده و به بازار عرضه می گردد. سایز استاندارد باکت به اندازه یک فرغون یا ۲۲ لیتر است.

قرقره (وینچ) بالابر

قرقره در بالابر ساختمان برای جمع آوری و هدایت سیم بکسل استفاده می شود که توسط دو فیوز به خروجی گیربکس متصل می شود. همچنین موتور و گیربکس در قسمت قرقره قرار دارند. قرقره های معمولی می توانند تا ۳۵ متر سیم بکسل را به دور خود بپیچند و بیشتر این ناحیه را باید تغییر داد. همچنین ، همانطور که گفته شد ، از کنترل از راه دور و ترمز می توان در سیستم بلبرینگ بالابر ساختمان (بالابر برقی یا وینچ) استفاده کرد. بالابر برقی به دلیل وزن کم و سهولت نصب در فضای کارگاهی و ساختمانی استفاده می شود. بسته به تعداد پیچ ​​های سیم پیچ ، این نوع بالابر می تواند دارای یک سرعت (تک سرعت) یا دو سرعت (دو سرعت) باشد و با استفاده از قرقره یا بدون اتصال قرقره قابل نصب است.

اجزا بالابر برقی

  • موتور
  • درام
  • ترمز
  • گیربکس
  • قلاب
  • کابل
  • کنترلر

سیم بکسل بالابر ساختمانی

سیم بکسل بالابرهای ساختمانی یا طناب های فلزی در انواع بالابرها ، جرثقیل ها و همچنین برای بلند کردن و جابجایی بارهای مختلف استفاده می شود. بسته به محل مورد نیاز و نوع سازه ، سیم بکسل دارای ضریب انبساط و انعطاف پذیری ، طرح ها و قطرهای مختلف می باشد. بالابر ساختمانی دارای ۲۰ متر سیم بکسل است که در صورت نیاز مشتری می توان آن را افزایش داد.

کاربرد بالابر کارگاهی و ساختمانی

از جمله کاربری های این نوع بالابر ها می توان به موارد زیر اشاه نمود:

  1. جهت بارگیری در ماشین آلات ساختمانی مانند کامیون
  2. در زمان ساخت و ساز برای جابجایی مصالح بین طبقات
  3. در بخش صنعت برای انتقال بار در کارخانجات و انبارها
  4. برای انتقال آب از داخل چاه

که در انواع جرثقیل کارگاهی، بالابر صنعتی، بالابر انبار، بالابر رستورانی، بالابر خانگی، بالابر کارخانه ای، بالابر چند منظوره می باشد.

تعمیر و نگهداری بالابر

برای افزایش عمر بالابربه نکات زیر توجه فرمائید:

  1. الکتروموتورهای استفاده شده در بالابر ها در برابر رطوبت و آب مقاوم نبوده و باید از ورود آب به داخل بخش برقی جلوگیری شود. همچنین موتور بالابر هر ۳ ماه یکبار بازدید شود.
  2. گیربکس های مخصوص بالابری همواره باید تحت مراقبت بوده و روغن آن چک شود.
  3. همواره سیم بکسل مورد استفاده بازدید گردد و در صورت شکستگی و خرابی تعویض گردد.
  4. به هیچ وجه از سیم بکسل رشته رشته و شکسته استفاده نشود.
  5. قسمت انتهایی سیم بکسل به دلیل وجود قلاب خرابی بیشتری دارد که در موقع خرید بالابر متراژ سیم بکسل را بیشتر محاسبه کنید تا در مرور زمان بخش خراب را حذف کرده و قلاب را به قسمت سالم سیم بکسل ببندید.
  6. قسمت باکس، جعبه یا کلسکه را به آرامی حرکت داده تا با ضربات زیاد به بدنه ریل آسیبی وارد نشود.
  7. در آماده سازی اولیه کرپی و اتصالات را به خوبی محکم کرده و از این امر اطمینان حاصل نمایید.
  8. وزنه های تعادل مورد استفاده را به خوبی انتخاب کرده تا دچار مشکل نشود.
  9. واسکازین گیربکس بصورت دوره ای بررسی شود که اغلب واسکازین ۱۴۰ مورد استفاده قرار می گیرد.
