خرید بالابر ساختمانی | قیمت بالابر کارکرده و نو | مشخصات فنی

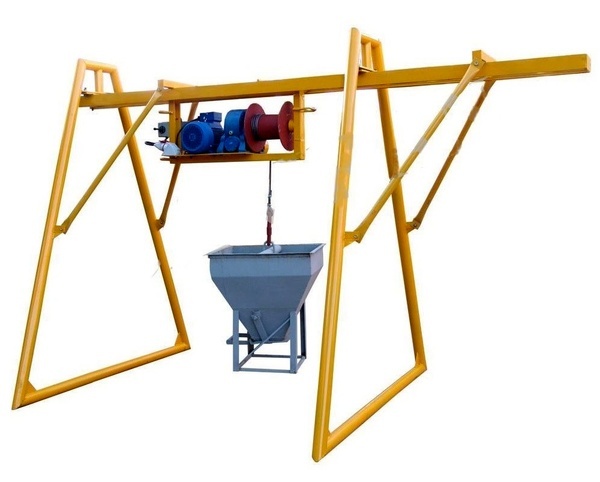

بالابر دستگاهی است که وظیفه حمل مصالح ساختمانی به طبقات را بر عهده دارد . یکی از پر کاربردترین ماشین آلات ساختمانی که بر بالای اکثر ساختمان های در حال ساخت قابل مشاهده بوده ، بالابرهای ساختمانی هستند.

کاربرد بالابرهای ساختمانی

  • جابجایی مصالح ساختمانی بین طبقات در هنگام ساخت یا تعمیر و مرمت ساختمان ها
  • جا به جایی بارها در محیط های کارخانه ‌ای یا کارگاهی مانند کارخانجات تولیدی ، صنایع سنگینی مانند فولاد و …
  • استفاده با هدف تخلیه بار از کامیون ‌ها و یا حمل ماشین آلات صنعتی با هدف نصب دقیق آنها
  • حمل بار در  معادن ، اسکله ها ، انبارها جهت بلند کردن مواد مختلف
  • استفاده در پروژه های حفاری تونل و پروژه‌های مترو و ویلا سازی

مشخصات فنی بالابر های ساختمانی

نوع بالابر وزن موثر بالابر قدرت موتور نوع گیربکس مدل گیربکس
3۵۰ کیلوگرم 250 کیلوگرم ۳ اسب تکفاز و سه فاز گیربکس سایز 85 VF85
۵۰۰ کیلوگرم 4۰۰ کیلوگرم 5.5 اسب سه فاز گیربکس سایز ۱۱۰ VF110
750 کیلوگرم 600 کیلوگرم 7.5 اسب سه فاز گیربکس سایز ۱۳۰ VF130
1000 کیلوگرم 900 کیلوگرم 10 اسب سه فاز گیربکس سایز ۱۵۰ VF150

نکات مهم در خرید بالابر ساختمانی ارزان

  1. قرقره دستگاه به اندازه کافی بزرگ باشد تا بتواند سیم بکسل را به اندازه کافی بپیچاند و از پیچیده شدن سیم دور شفت گیربکس و بوجود آمدن حوادث جلوگیری نماید.
  2. قلاب مورد استفاده در دستگاه، مقاومت مناسب جهت بلند کردن بار را با توجه به ظرفیت بالابر داشته باشد.
  3. سیم بکسل مورد استفاده در دستگاه متناسب با وزن بالابر باشد و از لحاظ کیفیت و مقاومت در سطح مناسب و استاندارد باشد.
  4. لوله ها و پایه های دستگاه که شاسی دستگاه را تشکیل می دهند مقاومت لازم جهت بار را داشته باشند.
  5. کیفیت گیربکس مورد استفاده در دستگاه در سطح مطلوبی بوده و دنده های گیربکس از آلیاژ با کیفیت باشد تا ظرفیت مناسب را جهت حمل بار داشته باشد.
  6. دارا بودن ریلی بلند که باعث ایجاد فاصله مناسب بالابر از ساختمان شده الزامی است تا از گیر کردن مصالح به بدنه ساختمان جلوگیری کرد.

نکته : در زمان انتخاب شاسی مناسب برای بالابر می بایست دقت لازم را به عمل آورد زیرا شاسی می بایست مقاومت لازم را برای بار با ظرفیت تعیین شده را داشته باشد. ساختار باکت باید به گونه ای باشد که ورق آن مقاومت لازم را داشته باشد و زیر فشار دچار دفرمگی نگردد.

قیمت دستگاه بالابر ساختمانی

تناژ دستگاه بالابر ، مهم ترین عامل موثر در تعیین قیمت آن محسوب می شود . هرچه مقدار این ظرفیت و تناژ بالابر ساختمانی بیشتر شود به همان مقدار قیمت آن نیز افزایش می یابد.

یکی دیگر از مواردی که در قیمت بالابر ساختمانی تاثیر گذار و تعیین کننده است، کیفیت و میزان مرغوبیت الکتروموتور و سایز گیربکس به کار رفته در آن می باشد . توجه داشته باشید که هر چه میزان کیفیت سیم پیچ و قدرت الکتروموتور در بالابر افزایش یابد ، به همان میزان قیمت نیز بیشتر خواهد شد.

خرید بالابر ساختمانی دست دوم

خرید و فروش بالابر ساختمانی دست دوم به علت کمتر بودن هزینه آن و جهت جلوگیری از بالا رفتن هزینه های انجام شده برای ساخت ساختمان در میان کارفرمایان و مهندسان رواج زیادی دارد .

البته قبل از خرید بالابر ساختمانی کارکرده الزاماً نباید از توجه به نکات بسیار مهم و کلیدی غافل شد ، چون بالابر ساختمانی ارزان حساب میشود و باید آن ها را مدنظر داشت و از آن جایی که اطلاع از نکات مهم و کلیدی در زمان خرید انواع آسانسور ساختمانی دست دوم برای تمامی خریداران بسیار مهم و ضروری به نظر می رسد .

در نتیجه کمک گرفتن از فردی متخصص و کاردان در این زمینه می تواند بسیار کمک کننده و مؤثر باشد و تجربه بهترین خرید را برای افراد به وجود آورد.

مزیت بالابر ساختمانی کارکرده

مهم ترین و شاید تنها مزیت خرید آسانسور ساختمانی دست دوم این است که مجبور به پرداخت هزینه بالایی برای خرید آن نیستید و تهیه آن از جهت اقتصادی برایتان به مراتب بهتر است.

اگر چه این مورد را می توان مزیت مهمی برای خرید آسانسور ساختمانی دست دوم دانست اما هرگز از توجه به این موضوع غافل نشوید که در درجه اول ایمنی دستگاه مهم است.

بالا بر تک فاز

نیروی مورد نیاز جهت جابجایی مصالح، بوسیله الکتروموتور تک فاز تا توان ۳ اسب بخار تامین می شود که با برق ۲۲۰ ولت شهری قابل استفاده است ، لذا در محیط ساخت و ساز شهری که دسترسی به برق تک فاز به سهولت انجام می گیرد ، بالابر ساختمانی تک فاز کاربرد بالایی دارد. نکته مهم در مورد بالابر تک فاز این که قابلیت جابجایی مصالح تا وزن ۳۰۰ کیلوگرم را دارد و نسبت به بالابرهای سه فاز ارزان تر هستند.

بالابر ساختمانی ارزان سه فاز

موتور بالابر ساختمانی سه فاز نسبت به بالابر ساختمانی تک فاز قدرتمندتر است که با برق سه فاز ۳۸۰ ولت راه اندازی می شود و قابلیت جابجایی بار بیشتر از ۳۰۰ کیلوگرم را دارد. این بالابر، بیشتر در فضای صنعتی مورد استفاده قرار می گیرد.

نکته قابل ذکر اینکه در صورت عدم دسترسی به برق سه فاز ، با استفاده از اینورتر یا درایو می توان برق تک فاز را به سه فاز تبدیل نمود ، ولی در استفاده از برق سه فاز بایستی شرایط ایمنی بصورت کامل تامین شود.

محصولات بالابر ساختمانی شاهین ابزار نمایش همه

اجزای بالابر ساختمانی

الکتروموتور

الکتروموتورها نیروی الکتریکی را به نیروی دورانی تبدیل می کنند و باعث به حرکت درآوردن سیستم می شوند .

وظیفه الکتروموتور در بالابر نیز تامین نیروی محرک دستگاه بوده که در دو نوع سه فاز و تکفاز و در قدرت های مختلف با توجه به ظرفیت بالابر بر روی آن بسته می شود.موتور بالابر بر اساس وزن بالابر و ارتفاع انتخاب میگردد.

گیربکس

گیربکس کار انتقال توان مکانیکی از الکتروموتور به قرقره را انجام می دهد. همچنین گیربکس در صورت ازکارافتادن موتور ، سبب قفل شدن بالابر و جلوگیری از سقوط بار متصل به بالابر می شود.

باکت

جهت حمل مصالح از قبیل شن ، ماسه ، گونی های سیمان و …. از باکت استفاده می گردد. باکت حمل مصالح با توجه به وزن بالابر های ساختمانی در حجم های مختلف تولید می شود.

سیم بکسل

طنابی ساخته شده از فولاد که از قرار گرفتن هسته های مرکزی مختلف از چند کابل که در کنار هم پیچیده شده اند به وجود آمده است و در انواع تجهیزات حمل شامل چرثقیل ، آسانسور ، بالابرهای فروشگاهی ، ساختمانی و … به کار می رود.

در بالابرهای ساختمانی معمولی سیم بکسل استاندارد ۲۰ متر بوده که این مقدار قابل ارتقاء و بیشتر شدن با توجه به نوع وینچ رو دارا می باشد.

وینچ (قرقره)

جهت هدایت و جمع کردن سیم بکسل و جلوگیری از پیچش و تاب خوردن آن و هدایت سیم بکسل به کار می رود. قرقره ها معمولا فولادی بوده و قابلیت پیچیده شده تا ۴۰ متر سیم بکسل در نوع معمولی آن ها وجود دارد همچنین امکان ساخت مدل های سفارشی و بزرگتر با قابلیت جمع کردن سیم بکسل در متراژهای بالا نیز میسر است.

استراکچر

لوله های به کار رفته در پایه های بالابر از لوله های نمره ۶ و ۸ گازی می باشند که به سفارش مشتری قابل تغییر و ارتقا می باشد.

کلید

کلید بالابر در دو نوع موتور تک فاز و سه فاز متفاوت است. وظیفه کلید ، خاموش و روشن کردن بالابر است. کلید ها در دو نوع بیسیم و اهرمی دسته بندی می شوند. جنس بدنه کلید بالابر باید نارسانا باشد تا خطر برق گرفتگی و ایجاد حادثه کاهش یابد.

ریل بالابر

جهت نصب جعبه بر روی بالابر از ریل استفاده می گردد . ریل بر روی پایه ها به وسیله پیچ نصب می گردد . به این نکته دقت کنید که انتهای ریل باید بسته باشد تا امکان در آمدن جعبه از داخل ریل از بین برود.

پایه های بالابر

جهت قرار گرفتن بالابر روی زمین از پایه استفاده می کنند. پایه های بالابر را به طور معمول از لوله های گازی یا نبشی می سازند و دارای مقاومت زیادی می باشند. همچنین برای اطمینان از محکم قرار گرفتن و عدم کله کردن بالابر هنگامی قرار گرفتن در زیر بار، باید این پایه ها را با وزنه سنگین نمود . هر بالابر از ۲ پایه تشکیل شده است.

شاسی بالا بر

تمام تجهیزات از موتور های الکتریکی تا گیربکس و وینچ و… سوار بر شاسی فولادی بالابر ساختمانی خواهند شد. لذا منطقی است که این شاسی بتواند تمام انتظارات ایمنی تا ظرفیت کاری دستگاه را تامین نماید.

هر چه ظرفیت بالابر ساختمانی افزایش یابد ، لازم است تا استحکام شاسی در بالابر ساختمانی را نیز جدی تر بگیریم. برای ظرفیت های بالای ۵۰۰ کیلوگرم از بالابر حمل مصالح لازم است تا شاسی را کاملاً در محل استقرار آن را محکم کنید.

نحوه نصب بالا بر

نحوه نصب بالابر همانند خرید بالابر متناسب با پروژه از اهمیت بالایی برخودار است. شیوه نصب آن باید به نحوی باشد که ایمنی دستگاه هنگام جابه جایی بار و همچنین ایمنی افراد در حال کار در کارگاه حفظ شود. رعایت نکات زیر جهت نصب بالابر الزامی می باشد:

  1. تمام اجزای بالابر را به محل نصب (پشت بام) منتقل کنید.
  2. در ابتدا پایه های بالابر را به صورت برعکس در فاصله حدودا 3 متری (طول ریل بالابر) از یک دیگر مستقر کنید.
  3. سپس ریل را از انتهای سربسته آن در داخل پایه ها به طوری که جلوی پشت بام قرار گیرد جایگذاری کنید و پیچ های آن را محکم ببندید.
  4. به علت سنگین بودن بالابر هنگام جابه جایی جهت چرخاندن آن به سمت لبه پشت بام از کمک چند نفر استفاده کنید. (دقت کنید که عمل چرخاندن پایه ها و ریل باید به صورت همزمان صورت بگیرد.)
  5. وقتی که بالابر در جای خود مستقر شد اقدام به گذاشتن سنگ و پاکت مصالح بر روی پایه های بالابر کنید تا از خطر سقوط جلوگیری شود. (در صورت نصب بالبر به صورت دائمی توصیه می شود پایه ها به صورت کامل بر روی پشت بام جوش داده شود.)
  6. نصب بالابر در ساختمان

    باکس موتور بالابر را درون ریل جایگذاری می کنیم. دقت کنید که باکس باید داخل ریل به نرمی حرکت کند و به هیچ وجه از ریل بیرون نیاید.

  7. جهت رفع خطر بیرون افتادن باکس از درون ریل توصیه می شود از یک خاموت یا میلگرد برای بستن انتهای ریل استفاده شود.
  8. پس از نصب بالابر به صورت کامل از کابل برق مناسب جهت تامین نیروی برق موتور استفاده شود.
  9. در انتها قبل از روشن نمودن دستگاه برای اولین بار از پر بودن روغن واسکازین گیربکس اطمینان حاصل کرده و سپس دستگاه را روشن نمایید. (روغن مناسب گیربکس واسکازین نمره 140 می باشد. همچنین ظرفیت مخزن روغن گیربکس حدود 1 لیتر است.)

تعمیر و نگهداری بالابر ساختمانی

برای افزایش عمر بالابربه نکات زیر توجه فرمائید:

  • الکتروموتورهای استفاده شده در بالابر ها در برابر رطوبت و آب مقاوم نبوده و باید از ورود آب به داخل بخش برقی جلوگیری شود. همچنین موتور بالابر هر 3 ماه یکبار بازدید شود.
  • گیربکس های مخصوص بالابری همواره باید تحت مراقبت بوده و روغن آن چک شود.
  • همواره سیم بکسل مورد استفاده بازدید گردد و در صورت شکستگی و خرابی تعویض گردد.
  • به هیچ وجه از سیم بکسل رشته رشته و شکسته استفاده نشود.
  • قسمت انتهایی سیم بکسل به دلیل وجود قلاب خرابی بیشتری دارد که در موقع خرید بالابر متراژ سیم بکسل را بیشتر محاسبه کنید تا در مرور زمان بخش خراب را حذف کرده و قلاب را به قسمت سالم سیم بکسل ببندید.
  • قسمت باکس، جعبه یا کلسکه را به آرامی حرکت داده تا با ضربات زیاد به بدنه ریل آسیبی وارد نشود.
  • در آماده سازی اولیه کرپی و اتصالات را به خوبی محکم کرده و از این امر اطمینان حاصل نمایید.
  • وزنه های تعادل مورد استفاده را به خوبی انتخاب کرده تا دچار مشکل نشود.
  • واسکازین گیربکس بصورت دوره ای بررسی شود. اغلب واسکازین 140 مورد استفاده قرار می گیرد.
تعمیر بالابر

سوالات متداول درباره بالابرهای ساختمانی

قیمت بالابر ساختمانی متفاوت میباشد و بستگی به نوع بالابر ساختمانی دارد . هرچقد حجم موتور و سایز گیربکس بیشتر باشد قیمت بالابر ساختمانی هم گرانتر خواهد بود و کیفیت الکتروموتور نیز تاثیر بسزایی در قیمت دارد .

بالابرهای با ظرفیت 200 کیلوگرم می توانند با برق تک فاز و همچنین با برق سه فاز عمل کنند. ولی بمنظور دسترسی بهتر و سادگی در نصب و راه اندازی و پیشگیری از خطرات برق گرفتگی مدل تک فاز بیشتر توصیه میشود.

مشخصات بهترین بالابر ساختمانی به مشخصات تجهیزات و قطعات مورد استفاده در آن و همچنین کیفیت ساخت و محاسبات مهندسی آن بستگی دارد.

بالابرهای ساختمانی معمول اغلب با ظرفیت 200 کیلوگرم و با برق تکفاز کار می کنند. بالابرهای ساختمانی با ظرفیت های 300 کیلوگرم و بالاتر تا 1000 کیلوگرم با برق سه فاز کار می کنند

سیم بکسل نتاب مغزی فولاد دارد. در مقابل مغزی سیم بکسل های تابیده از کنف است. اگر طول سیم بین 25 تا 30 متر باشد تفاوت زیادی باهم نخواهند داشت.

اما در مواردی که ارتفاع بیش از 35 متر است و مخصوصا در حفر چاه ها سیم بکسل نتاب در زمان جمع شدن شکل قرقره را به خود می گیرد و همینکه باز شود باکت شروع می کند به چرخیدن و باز کردن تاب های خودش .

در مواردی که ارتفاع زیاد است و در حفاری استفاده از نتاب به هیچ وجه توصیه نمی شود.
