تعمیر موتور بالابر ساختمانی

تعمیر موتور بالابر ساختمانی

تعمیر موتور بالابر ساختمانی

بالابر ساختمانی شاهین ابزار یک وسیله یا مکانیزم ساختمانی است که برای جابجایی و حمل بار در ارتفاعات مختلف استفاده می شود. نیروی بالابر توسط مکانیسم های مختلف در دستگاه های مختلف ایجاد می شود. در هر بالابر عواملی مانند قدرت، ظرفیت، هزینه، محیط کار، امنیت و نوع کاربرد تعیین کننده نوع مکانیزم است در این بخش تعمیر موتور بالابر ساختمانی را بهتون اموزش میدیم.

بالابر مصالح ساختمانی ، همانطور که از نامش پیداست ، برای جابجایی مصالح به صورت عمودی بالا و پایین استفاده می شود. در این نوع بالابر ، سطل جابجایی مواد به سیم متصل است و می توان آن را با استفاده از موتور الکتریکی بین طبقات جابجا کرد. ساختمان بالابر همچنین بالابر مصالح یا بالابر کارگاهی نامیده می شود. برنامه های کاربردی زیادی برای ساخت بالابر وجود دارد ، و در این بخش ، هر یک از آنها را نام برده و مرور می کنیم.

۱٫ ساختمان بالابر می تواند برای ارتقاء مصالح ساختمانی در مقیاس کوچک و صنعتی استفاده شود.
۲٫ در کارخانه می توان از آسانسورهای ساختمانی برای حمل اجسام سنگین استفاده کرد. البته در جاهای دیگر مانند معادن، اسکله ها، انبارها و … نیز از آسانسورهای ساختمانی برای بالا بردن مصالح مختلف استفاده می شود. این تجهیزات همچنین برای نصب ماشین آلات و بارگیری و تخلیه کامیون ها استفاده می شود.

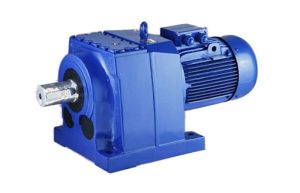

موتور بالابر ساختمانی
موتور بالابر ساختمانی

 کدام یک را ترجیح می دهید؟ آیا راهی برای کارگران ساختمانی وجود ندارد که بدون ترس از بالابر استفاده کنند؟

نحوه انتخاب بالابر ساختمانی

سه جزء کلیدی در انتخاب الکتروموتور بالابر

۱- قدرت یا توان موتور الکتریکی بین ۲ تا ۱۰ اسب بخار در بالابر.
۲- تعداد دور یا دور موتور الکتریکی مشترک بالابر ها ، ۱۴۰۰ دور در دقیقه و ۳۰۰۰ دور در دقیقه.
۳- موتور الکتریکی تک فاز یا سه فاز

توجه: موتورهای الکتریکی ۳ اسب بخار را می توان تک فاز و سه فاز سفارش داد ، اما موتورهای الکتریکی بیش از ۳ اسب بخار تنها در سه فاز موجود هستند.

آیا موتور بالابر ساختمانی تنها قسمت بالابر است

همانطور که می دانید ، بالابر از چندین جزء تشکیل شده است. شامل:

  • موتور بالابر ساختمانی
  • گیربکس بالابر ساختمانی
  • قرقره بالابر ساختمانی (وینچ)
  • سیم بکسل بالابر ساختمانی
  • جعبه بالابر ساختمانی
  • پایه‌های بالابر ساختمانی
  • باکت بالابر ساختمانی
  • ریل بالابر ساختمانی
  • کلید بالابر ساختمانی

هر کدام از این اجزا کار خاصی را انجام می دهند. اما الکتروموتور بالابر یا موتور ساختمان بالابر مهمترین و البته گرانترین قطعه بالابر است زیرا تلاش تمام قطعات را به ثمر رسانده و نیروی چرخشی بالابر تولید می کند که در صورت خرابی کل سیستم را از بین می برد. به همین دلیل است که انتخاب موتور ساختمانی بالابر مناسب بسیار مهم خواهد بود.

موتور بالابر ساختمانی چگونه است

یک موتور ساختمانی بالابر از دو قسمت اصلی تشکیل شده است: استاتور و روتور ، قسمت متحرک و قسمت چرخان روتور و همچنین قسمت ثابت که معمولاً شامل استاتورهای سیم پیچ می شود. این نوع موتور بالابر ساختمانی شامل دو خازن و ویژگی های مشخصه آن می باشد. با گشتاور بالا شروع و کار کنید. خازن ها به صورت موازی و در ابتدا با یکی از سیم پیچ های متصل به سری کار می کنند. علاوه بر این، این دو خازن از یک نوع نیستند. بلکه یکی چرب و دیگری خشک است. علاوه بر این ، ظرفیت یک خازن خشک (الکترولیت) چندین برابر خازن دیگر است. سیم پیچ های اصلی و کمکی مشابه هستند.

مزایای موتور خازن دوقلو بالابر ساختمانی

  • گشتاور راه‌اندازی زیاد
  • گشتاور خوب در حین کار
  • یخچال‌های صنعتی
  • دستگاه‌های چندکاره نجاری
  • پمپ‌ها

ویژگی های اصلی و فنی بالابر ساختمانی

بالابر ساختمانی در وزن ها و تناژهای مختلف از جمله بالابر ۳۵۰kg ، بالابر ۵۰۰kg ، بالابر ۷۵۰kg و بالابر ۱ تن تولید و عرضه می شود. در همه ساختمانهای بالابر ترمز لازم نیست. توجه: بالابر با ترمز ایمن تر از بالابر بدون ترمز است.

مشخصات موتور و وزن بالابر و سایز گیربکس

•    بالابر ساختمانی ۳۵۰ کیلویی با موتور ۳ اسب تکفاز و سه فاز و گیربکس سایز ۸۶٫
•    بالابر ساختمانی ۵۰۰ کیلویی با موتور ۵/۵ اسب سه فاز و گیربکس سایز۱۱۰٫
•    بالابر ساختمانی ۷۵۰ کیلویی با موتور ۵/۷ اسب سه فاز و گیربکس سایز ۱۳۰٫
•    بالابر ۱ تنی (۱۰۰۰ کیلویی) با موتور ۱۰ اسب و گیربکس سایز ۱۵۰٫

مزایای موتور بالابر ساختمانی

مزایای موتور بالابر ساختمانی



•    توان ۲۵۰ کیلوگرمی

قدرت اسمی موتور بالابر ساختمانی ۳۵۰ کیلوگرم است. با این حال ، به دلیل مسائل ایمنی ، توصیه می شود بیش از ۲۵۰ کیلوگرم مواد روی بالابر بارگذاری نشود. (سایر تجهیزات بالابر وزن مخصوص خود را دارد و به وزن مواد اضافه می شود.) همچنین در بازار ، این موتور بالابر ساختمانی ۳۰۰ کیلوگرم نیز نامیده می شود. این بدان معناست که حداکثر ۱۰ کیسه ۳۰ کیلویی را می توان با آن حمل کرد.

موتور تکفاز بالابر ساختمانی

در برخی از ساختمانها ، بدست آوردن درجه بندی انرژی سه فاز به دلیل هزینه بالای آن به تأخیر می افتد. بنابراین ، برای اینکه بتوانید از بالابر استفاده کنید ، لازم است از یک موتور بالابر ساختمانی تک فاز استفاده کنید.

دینام بالابر ۲٫۲ کیلو وات (۳ اسب بخار)

دینام قدرتمند بالابر که در موتور بالابر ساختمانی نصب شده است و برای حمل و نقل مصالح ساختمانی کاملاً مناسب است ، دینام نیز یکی از قطعاتی است که در صورت بروز مشکل می توان آن را تعویض کرد.

یک خازن خشک، یک خازن روغن

این ویژگی برای جلوگیری از خازن سوزی موتور بالابر ساختمانی بسیار مهم است. از نظر فنی ، خازن این موتورهای الکتریکی (تمرکز ما در اینجا بر روی موتور الکتریکی بالابر) به دلیل خروج خازن روغن از مدار گرم نمی شود. اگر دو خازن خشک به موتور بالابر ساختمانی متصل شوند ، موتور می سوزد و خود موتور به مرور آسیب می بیند.

سرعت ۱۵ متر در دقیقه (۱۴۰۰ دور در دقیقه)

اگر ارتفاع هر طبقه را حدود ۳٫۵ متر در نظر بگیریم ، هنگام استفاده از این موتور بالابر ساختمانی ، می توانیم هر طبقه را در حدود ۱۴ ثانیه صعود کنیم. سرعت برای این نوع بالابر مناسب خواهد بود.

جنس چدن پوسته موتور بالابر ساختمانی

یک موتور بالابر ساختمانی باید دارای یک محفظه قوی و بادوام باشد تا هر دو جزء داخل موتور بالابر ساختمانی بتوانند محکم در جای خود نگه داشته شوند و بتوانند وزن مواد را تا حدودی بر روی شانه های خود تحمل کنند.

ولتاژ ۱۸٫۶ آمپر ، ۵۰ هرتز

موتور سیم پیچ نوع بالابر ساختمانی

بهترین نوع سیم‌پیچ یا در موتورهای صنعتی (از جمله موتورهای بالابر ساختمانی) و یا در موتورهای غیر صنعتی مسی است.

آیا کیفیت سیم‌پیچی موتور بالابر ساختمانی قدیمی بر هزینه های عملکرد تأثیر می گذارد؟

به طور کلی ، سیم پیچ مجدد یک موتور بالابر ساختمان با سیم پیچ یک کار ظریف و تخصصی است و اگر تعمیرکار این کار را به خوبی انجام ندهد ، می توان راندمان موتور ساختمان بالابر را تا ۶ درصد کاهش داد و مصرف برق را بسیار افزایش داد. (احتمالاً تا چند صد هزار تومان). در نتیجه اگر انتخاب شما موتور بالابر برگشتی است، حتما به دنبال تعمیرکار حرفه ای باشید.

یا محفظه‌ی موتور بالابر ساختمانی در انتخاب آن مهم است

از آنجا که محفظه موتور بالابر ساختمانی شامل اجزای داخلی موتور است ، مواد و طراحی آن بسیار مهم است. محفظه موتور بالابر ساختمانی اجزای داخلی مانند سیم‌پیچ و یاطاقان را از موارد زیر محافظت می کند:

  • مرطوب
  • مواد شیمیایی
  • آسیب های مکانیکی
  • فرسایش ناشی از شن و ماسه
  • انواع محفظه‌ی موتور بالابر ساختمانی

محفظه موتور بالابر ساختمانی مقاوم در برابر قطره

شیرهای موجود در این محفظه به هوا اجازه می دهد وارد موتور بالابر ساختمانی شده و آن را خنک کند. البته به دلیل وجود این شیارها ، بهتر است در محیط های سرپوشیده ، خشک و تمیز استفاده شود.

محفظه موتور بالابر ساختمانی کاملاً بسته و فن دار

هوا نمی تواند به راحتی وارد این اتاق شود. در نتیجه از یک فن برای خنک کننده استفاده شد. در نتیجه برای فضاهای بسته مفید است و گردش هوا نداریم. مانند پمپ یا کمپرسور یخچال.

محفظه موتور بالابر ساختمانی بدون تهویه مناسب کاملاً محصور شده است

گاهی خاک یا محیط مرطوب داریم و نمی توانیم از دو شکل قبلی استفاده کنیم. برای این منظور می توانیم از این نوع اتاقی استفاده کنیم که فاقد تهویه بوده و مطابق شرایط محیطی خنک می شود.

موتور بالابر ساختمانی به طور کامل با هوای اضافی محصور شده است

در این مثال اتاق ، گردش هوای ایجاد شده توسط خود موتور آن را خنک می کند.

 موتور بالابر ساختمانی کاملا محصور با امکان شستشو

این نمونه همچنین در مکانهای بسیار مرطوب یا مکانهای شستشو استفاده می شود. این محفظه کاملاً محصور نیز می تواند در محیط های بسیار شیمیایی استفاده شود.

محفظه موتور بالابر ساختمانی محصور ضد انفجار

هیچ یک از بسته های فوق برای مکانهایی که احتمال انفجار وجود دارد مناسب نیست. بنابراین ، محفظه‌ی ضد انفجار انتخاب خوبی برای چنین شرایطی است. این محفظه طوری طراحی شده است که هیچ گاز یا بخاری به آن وارد نمی شود زیرا کوچکترین جرقه ای که در داخل موتور تولید می شود می تواند باعث انفجار شود.

شرایط محیطی خطرناک

همچنین باید از بسته بندی مناسب در محیط های خطرناک و مکان هایی که مواد خطرناک وجود دارد استفاده کرد.

نکات اصلی تعمیر و نگهداری بالابر ساختمانی
نکات اصلی تعمیر و نگهداری بالابر ساختمانی

  • سیم بکسل بالابر ساختمانی دستگاه باید به صورت دوره ای از نظر سایش و آسیب بررسی شود.
  • موتور بالابر باید هر ۳ ماه یکبار توسط برق کار بررسی شود.
  • سیم برق دستگاه را به صورت دوره ای بررسی کنید.
  • گیربکس دستگاه را بررسی کرده و آن را با واسکازین پر کنید.
  • هنگامی که موتور تحت بار است صدای دستگاه را بررسی کنید.
  • به صورت دوره ای تمام اجزای جوشکاری و تمام قطعات بالابر را بررسی کنید.



مشخصات فنی بالابر ساختمانی

آسانسورهای ساختمانی به دلیل انواع مختلف دارای مشخصات فنی خاص خود هستند. به عنوان مثال ، سه مدل بالابر ساختمانی ۳۵۰ ، ۵۰۰ و ۷۵۰ کیلویی وجود دارد و در بازار موجود است.

البته به بالابر ساختمانی با مدل بیش از ۵۰۰ کیلوگرم توجه کنید ؛ باید پشتی محکمی روی زمین وجود داشته باشد تا برای مدتی بلند نشود.

همچنین توجه داشته باشید که ترمزهای بالای ۵۰۰ کیلوگرم باید دارای ترمز باشند. عملکرد بالابر ساختمانی مشابه یک ستون کوچک است. در ادامه این بخش ، به مشخصات فنی انواع مختلف بالابرهای ساختمانی می پردازیم:

۱٫ اولین بالابر ساختمانی با وزن بالابری اسمی ۳۵۰ کیلوگرم ؛ ظرفیت آن از سایر مدلها کمتر است. این دستگاه دارای ظرفیت م ۲۵۰ثر ۲۵۰ کیلوگرم است و برق آن سه اسب بخار است. مدل گیربکس بالابر ساختمانی VF85 است.

۲٫ ظرفیت بار اسمی این نوع آسانسور ساختمانی ۵۰۰ کیلوگرم و ظرفیت بار م ۴۰۰ثر ۴۰۰ کیلوگرم است. قدرت این نوع بالابر ساختمانی ۵٫۵ اسب بخار است و مدل گیربکس VF110 است.

۳٫ وزن اسمی بالابر نوع بعدی بالابر ساختمانی ۷۵۰ کیلوگرم و وزن بالابری موثر ۶۰۰ کیلوگرم است. علاوه بر این ، قدرت این مدل ۷٫۵ اسب بخار است و مدل گیربکس VF150 است.

۴- ظرفیت بار اسمی آخرین بالابر ساختمانی ۱۰۰۰ کیلوگرم و ظرفیت بار م ۹۰۰ثر ۹۰۰ کیلوگرم است. علاوه بر این ، قدرت این نوع آسانسور ۱۰ اسب بخار است و مدل گیربکس VF180 است.

لطفاً توجه داشته باشید که سرعت آسانسور ساختمانی معمولاً ۲۱ متر در دقیقه است. این بدان معناست که یک آسانسور استاندارد با طول زنجیر کششی ۲۰ متر یک دقیقه طول می کشد تا از اولین نقطه (زمین) به آخرین نقطه (سقف) برسد

تعمیر گیربکس بالابر

تعمیر و نگهداری گیربکس بالابر به طور کلی مقرون به صرفه نیست ، همیشه توصیه می شود گیربکس بالابر را جایگزین کنید.

کلام پایانی

از بالابر ساختمانی یا مصالح بر که به عنوان بالابر مصالح یا بالابر کارگاهی نیز شناخته می شوند ، برای بلند کردن و پایین آوردن مصالح ساختمانی استفاده می شوند. عملکرد مواد متحرک در این دستگاه به دلیل نیروی تولید موتور الکتریکی و سپس تغییر سرعت آن با استفاده از گیربکس انجام می شود که منجر به سهولت انجام کارها گردیده است.
